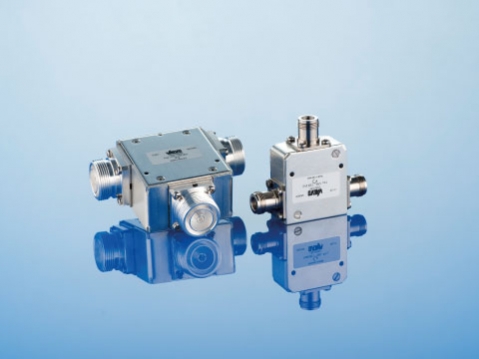

Circulators(环形器)

Circulators(环形器)

环形器是一个多端口器件,是一种使电磁波单向环形传输的器件,在近代雷达和微波多路通信系统中都要用单方向环行特性的器件。在近代雷达和微波多路通信系统中都要用单方向环行特性的器件。例如,在收发设备共用一副天线的雷达系统中常用环形器作双工器。在微波多路通信系统中,用环形器可以把不同频率的信号分隔开。

1.00
1.00

商品描述

环形器是一个多端口器件,是一种使电磁波单向环形传输的器件,在近代雷达和微波多路通信系统中都要用单方向环行特性的器件。在近代雷达和微波多路通信系统中都要用单方向环行特性的器件。例如,在收发设备共用一副天线的雷达系统中常用环形器作双工器。在微波多路通信系统中,用环形器可以把不同频率的信号分隔开。


(一)Circulators(环形器)产品明细:



(二)
以VAM 1081, Circulator为列进行解析



VAM 1081, Circulator
技术规格
Frequency range 1250..1300 MHz
Isolation 23 dB (min.)
Insertion loss 0.30 dB (max.)
VSWR 0.052083333
Power 500 W (max.) (CW)
Operating temperature -20 ... +70 °C
Connectors 3x N-female
Dimensions (mm) 52 x 49 x 27
