EMI Solution 电磁干扰测试与评估方案



该方案为解决通讯终端、集成电路、IC芯片等中电路电源工作时辐射的电磁干扰源及辐射干扰值

该方案需要的测试系统与周边设备主体如下： SmartScan-350-EMI-6GHz,Shielding room, Shielding box, R&S FSV7,

该方案能为实现自动测试和手动测试， 具体测试系统和设备如下陈述：



(一) EMI Scanner  SmartScan-350-EMI-6GHz

用于测试通讯终端，电路板等电磁干扰，能测试出干扰值，实现自动扫描和手动测试，

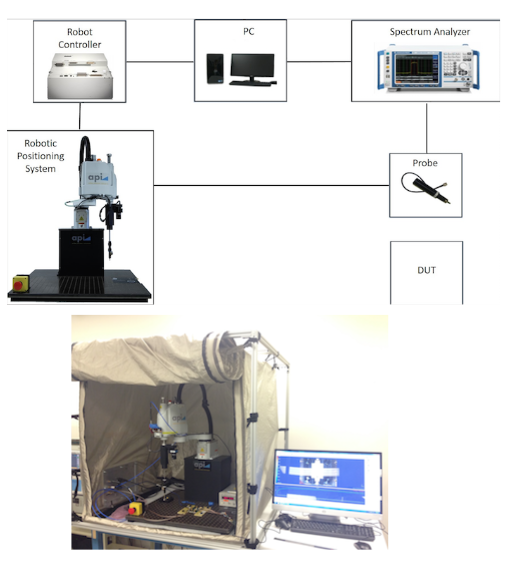

主体设备架构图：

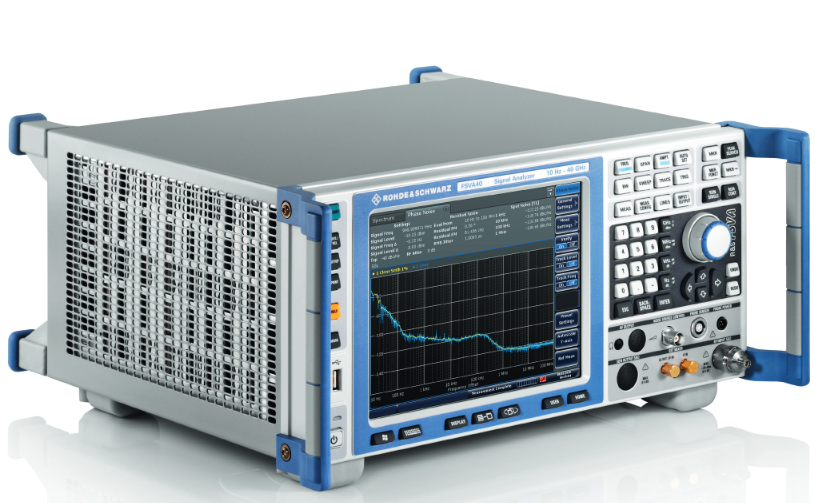

(二) 频谱仪 ： R&S FSV7 （9KHz~7GHz）

用于显示探棒探测到的干扰源的波形图

1. B22(RF Preamplifier 20 dB, 9 kHz to 7 GHz)

2. DCV-2(Documentation of calibration values)





(三) Shielding Box （API）：

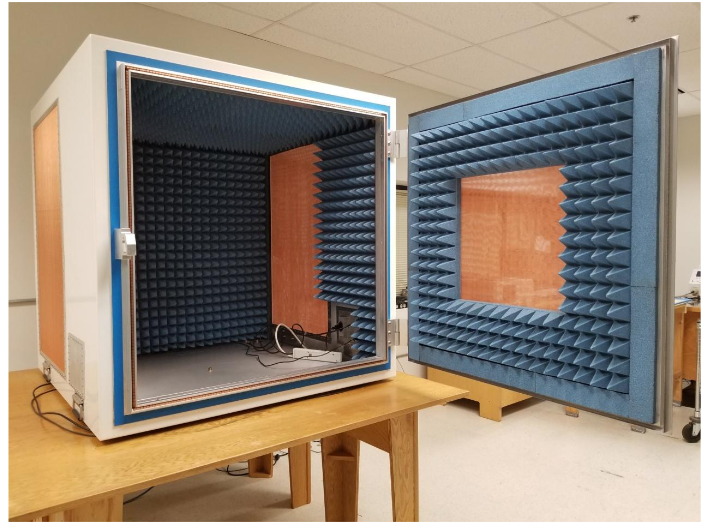

此屏蔽箱用于机械手臂自动测试时，把手臂放置其中屏蔽外界干扰

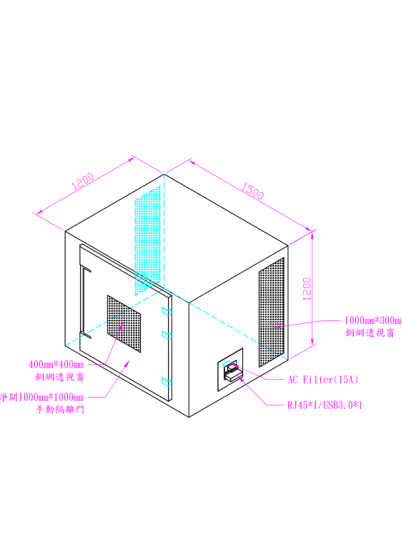

1. The box shown is 1.5m X 1.2m X 1.2m (WxDxH) for customers.

2. The door size will stay as 1m x 1m.

3. Three filters, power, LAN and USB, are included in the box.

4. No screen walls. Just complete metal box with ventilation openings, one with a fan

5. 80 dB shielding up to 6 GHz



(四) 屏蔽室

4.1.屏蔽室

屏蔽室采用国际上流行的单层热镀锌钢板拼装式的屏蔽结构（Pan-Type结构）。整个屏蔽使用拼装的方式结构，使用标准的模块尺寸，设计的频率范围为：10 kHz 到40GHz。

暗室屏蔽体有以下特点：

• 由2mm厚镀锌钢板组成，钢板两面镀锌层厚20mm，使其免受环境温湿度的影响。

• 标准钢板的大小为1200 x 3000（mm），拼装深度50mm，固定间距75mm。

• 使用M10的自锁紧螺钉进行紧固。

• 结构形式可以使用建筑体提供支撑，也可以使用自支撑系统。

• 15mm带孔的外边缘以提供内部衬套或电气的安装。

• 单块2mm钢板可到达很高的屏蔽效能：80dB在10kHz；120dB在100kHz磁场，这种结构形式以及特殊的导电衬垫同时保证了缝隙的屏蔽效果在10kHz：80dB；大于100kHz：大于100dB的屏蔽效果。

• 简单快速的安装，无需现场焊接。

4.2.屏蔽室图纸

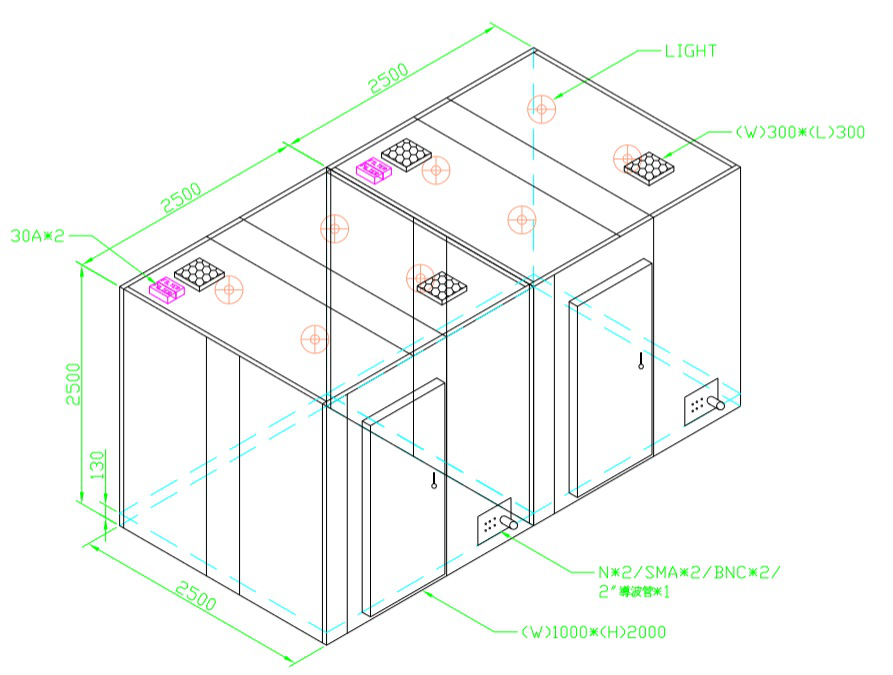

图1： 2.5*2.5*2.5 （L*W*H）结构图纸







4.3屏蔽室案例（已建好）

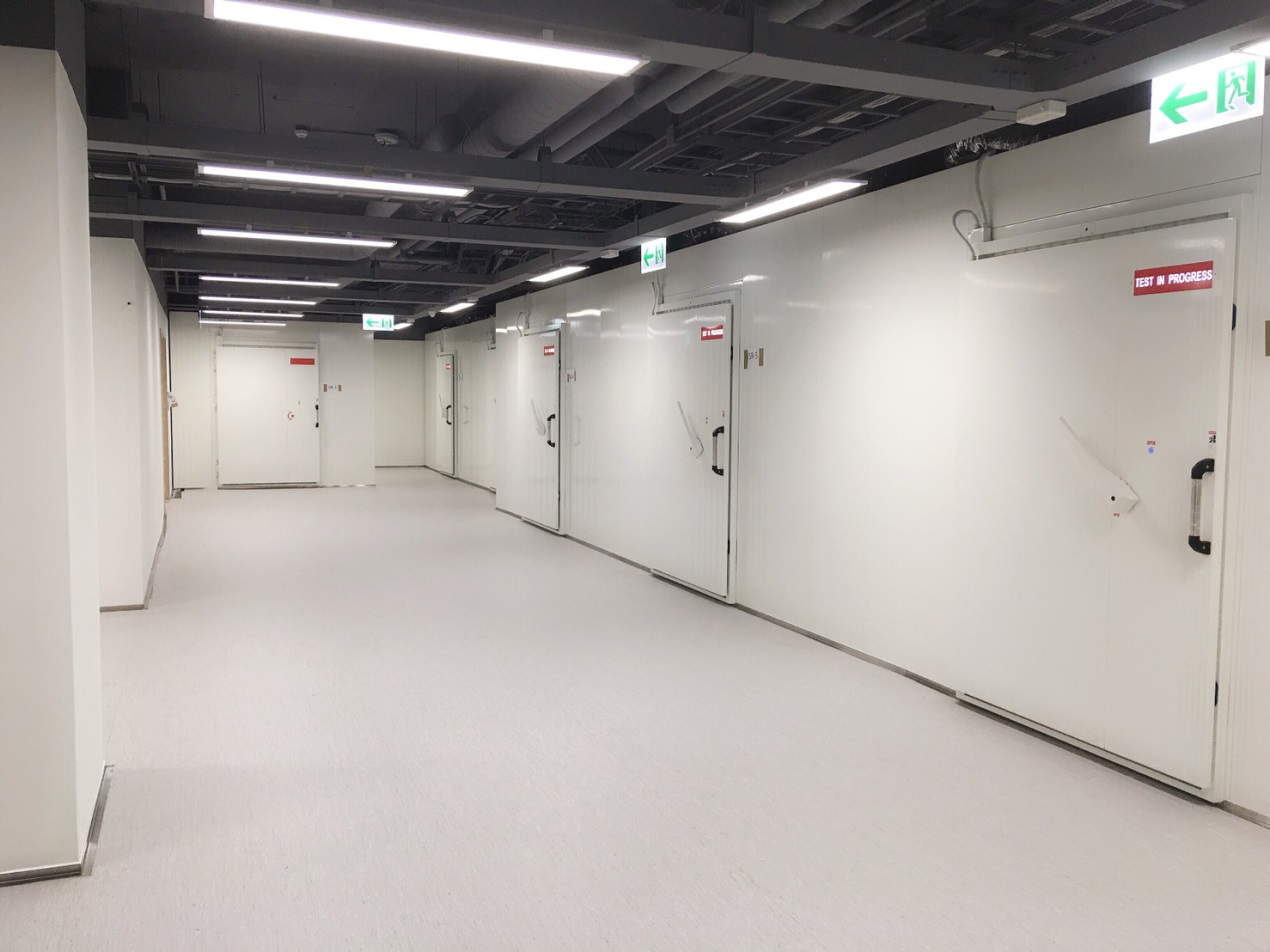

图2 屏蔽室案例

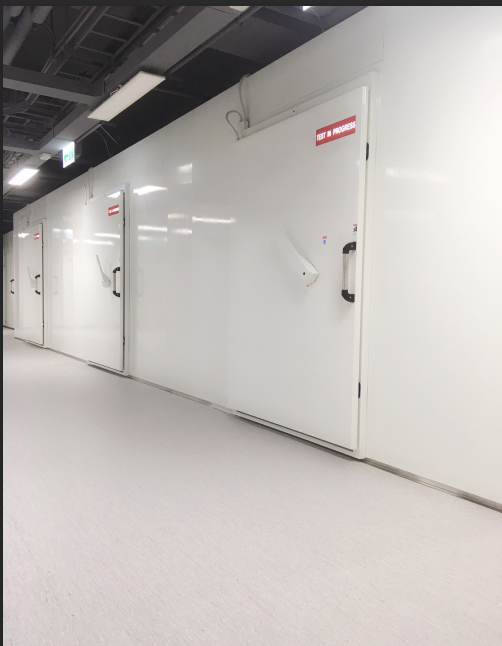

图3 屏蔽室案例

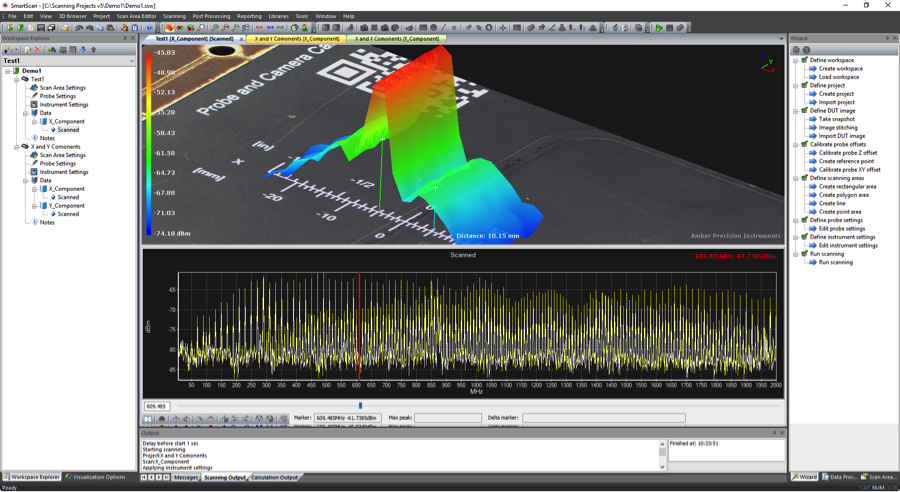

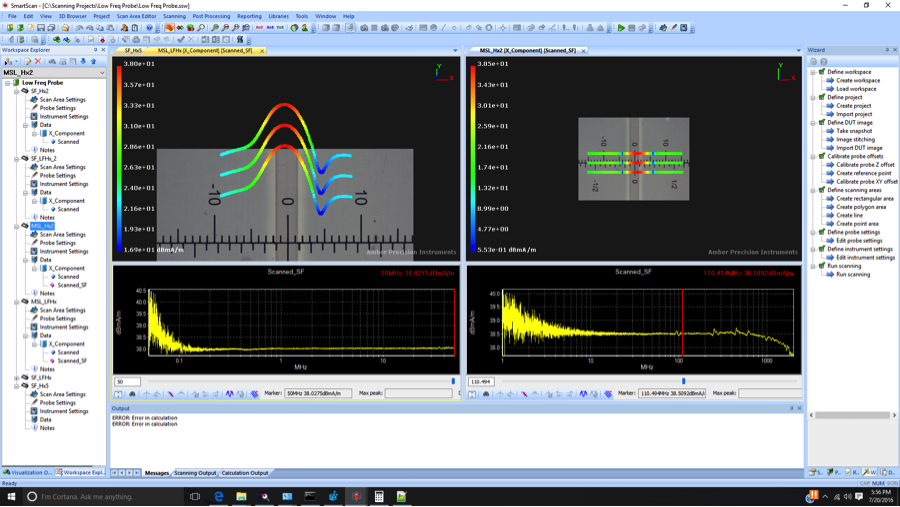

(五)  SmartScan-350-EMI Software:
