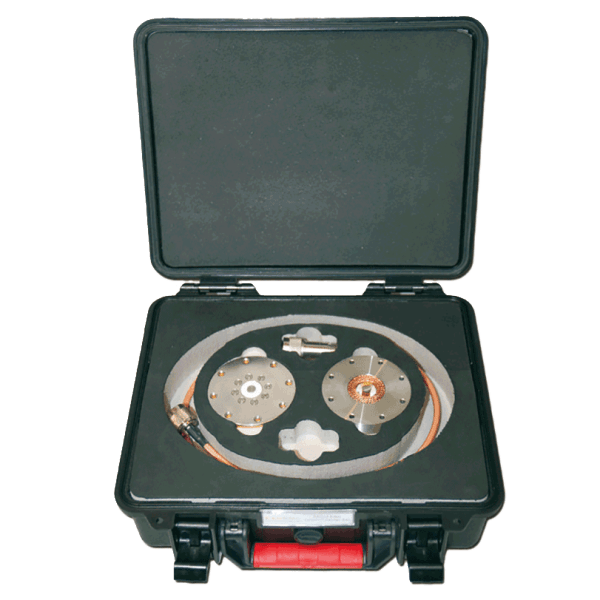

A4003 ESD 电流靶、适配器 (或 50 Ω 锥形适配器) 校准套装是一套完整的多合一校准测量装置,用于检测ESD电流靶的频率响应( – 4GHz),检测ESD电流靶适配器频率响应(-4GHz),还可根据 IEC/EN 61000-4-2 或 ISO10605标准检测校准静电放电模拟器波形。
特点:
用于静电放电模拟器,静电放电电流靶,以及电流靶适配器的完整的多合一校准器,校准电压可至30 kV, 频率带宽可至4 GHz
符合 EN/IEC61000-4-2-2009 和 ISO10605-2008 静电测试标准
SKU: CN-A4003
分类: 系统级ESD方案
标签: 校准, 特色产品, 系统级静电放电, 静电放电, 静电模拟器, 静电测试
A4003 ESD 电流靶、适配器 (或 50 Ω 锥形适配器) 校准套装是一套完整的多合一校准测量装置,用于检测ESD电流靶的频率响应( – 4GHz),检测ESD电流靶适配器频率响应(-4GHz),还可根据 IEC/EN 61000-4-2 或 ISO10605标准检测校准静电放电模拟器波形。
特点:
用于静电放电模拟器,静电放电电流靶,以及电流靶适配器的完整的多合一校准器,校准电压可至30 kV, 频率带宽可至4 GHz
符合 EN/IEC61000-4-2-2009 和 ISO10605-2008 静电测试标准
SKU: CN-A4003
分类: 系统级ESD方案
标签: 校准, 特色产品, 系统级静电放电, 静电放电, 静电模拟器, 静电测试
A4003 ESD 电流靶、适配器 (或 50 Ω 锥形适配器) 校准套装是一套完整的多合一校准测量装置,用于检测ESD电流靶的频率响应( – 4GHz),检测ESD电流靶适配器频率响应(-4GHz),还可根据 IEC/EN 61000-4-2 或 ISO10605标准检测校准静电放电模拟器波形。
ESD 电流靶 – 衰减器 – 电缆 链
表面处理 | 镀金, 不会氧化生锈 |
测试带宽 |
DC – 4 GHz 1GHz内,损耗< ± 0.5 dB 4GHz内,损耗< ± 1.2 dB up to |
输入阻抗 |
2.08 Ohm (± 1%) (2.00 Ohm并联 50 Ohm负载) |
最大IEC脉冲等级 | 已测电压等级 ± 30kV |
电压非线性度 |
± 20 kV内,<2% ± 30kV内,< 5% |
同轴线型号 | RG400, 双屏蔽层 |
同轴线长度 | 0.8 m |
同轴线接头 | SMA – N 型 |
传输阻抗 | 5A/V ,默认使用20dB 衰减器 |
符合标准 |
IEC 61000-4-2 ED. 2.0 B:2008 ISO 10605:2008 |
ESD 电流靶适配器
表面处理 | 拉丝不锈钢 |
测试带宽 | DC – 4 GHz |
插入损耗 | 4GHz内,< 0.3dB |
反射系数 |
1GHz内,< -30dB 4GHz内,< -20dB |
符合标准 |
IEC 61000-4-2 ED. 2.0 B:2008 ISO 10605:2008 |
A4001-N | 镀金、宽带电流靶,N型接头 |
AT2WN-20 | N 型接头衰减器, DC-18 GHz, 2W, 20 dB |
AT2WN-30 | N 型接头衰减器, DC-18 GHz, 2W , 30 dB |
RG4-NS-8 | RG400 同轴线, N-SMA 接头, 0.8 米 |
A4001-SMA2BNC | 高精度 SMA-BNC接头 |
A4001-CAL | A4001-Kit的NIST 出厂校准报告 |
A4002-N | 不锈钢50 Ohm ESD 电流靶适配器,N型接头 |
A4002-CAL | A4002的NIST 出厂校准报告 |

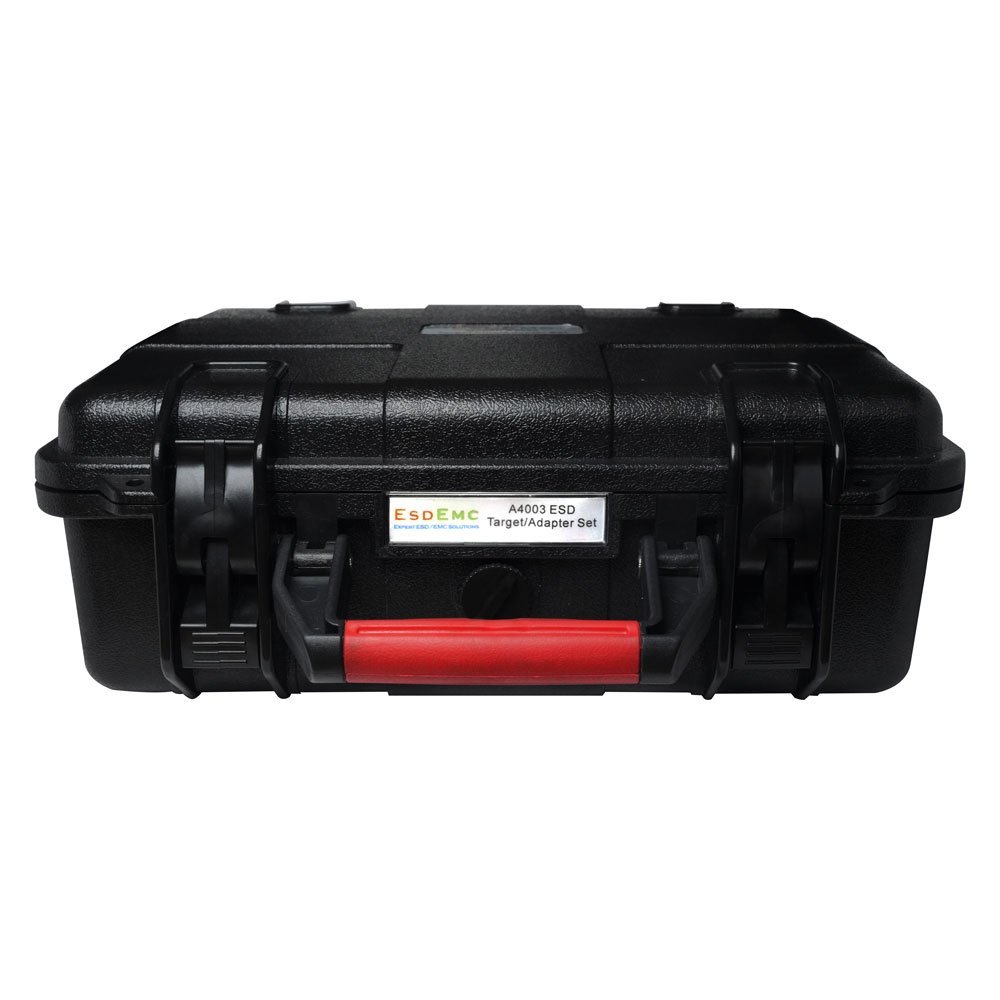

A4003-SC | A4003 ESD 电流靶/适配器套装存储箱 |
TN001 | ESD 电流靶-适配器校准方法说明 |
TN002 | ESD 电流靶校准方法说明 |
TN003 | ESD 静电枪校准方法说明 (IEC61000-4-2 & ISO10605) |
重量 | 2 kg |
---|---|
尺寸 | 45 × 35 × 25 cm |
