POWER AMPLIFIERS(功放)

POWER AMPLIFIERS(功放)

航空工业、数字媒体、广播电视、通信通讯、国防安全、视频通讯等领域领域,都会使用和应用到功率放大器,通过功率放大器能将信号源输出端的信号进行定向放大到一个量程范围,从而实现实际需求

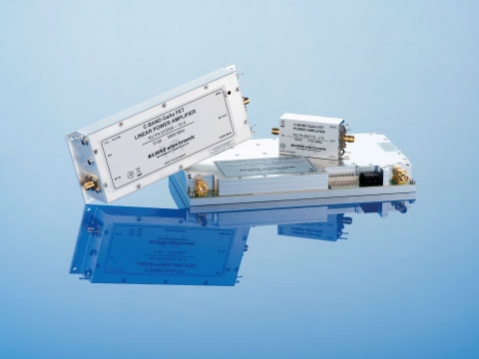

Kuhne Electronic功率放大器系列产品都是按射频的频率范围来命名的, 频率范围在30MHz ~50GHz 之间,一共有100多种产品.

1.00
1.00

商品描述

航空工业、数字媒体、广播电视、通信通讯、国防安全、视频通讯等领域领域,都会使用和应用到功率放大器,通过功率放大器能将信号源输出端的信号进行定向放大到一个量程范围,从而实现实际需求

Kuhne Electronic功率放大器系列产品都是按射频的频率范围来命名的, 频率范围在30MHz ~50GHz 之间,一共有100多种产品.



(一)Power Amplifiers 系列:

Power Amplifiers series(功放系列)
各系列 频率范围(MHz) 输出功率(W) 增压(dB)
Bi-Directional 2400~~2500 25 43~~44
Broadband 30~~3000 1~~100 30~~64
VHF/UHF 62~~960 0~~110 13~~40
L-Band 1240~~2200 0~~700 13~~30
S-Band 1700~~5000 1~~250 7~~55
C-Band 4400~~7900 1~~14 19~~46
X-Band 8500~~12500 1~~55 9~~44
Ku-Band 12700~~15400 2 22
K-Band 18000~~25500 0~~2 22~~33

(二)应用:
MMDS多信道多点分配服务
数字播放系统
模拟传输系统
通信数字领域
COFDM系统调制


(三)特性:
具有高线性度
良好的谐波抑制
高度绝缘体能全部驻波比的反射
回损电波保护
监控输出正向和反向功率检测
电压自控保护功能


(四)以KU PA 250270-20B,GaAs-FET 功率放大器:

技术规格
Frequency range功率放大器规格表 2500..2700 MHz
Input power for P1dB输入功率 typ. 14 dBm
Maximum input power最大输入功率 +17.5 dBm
Output power P1dB 输出功率 typ. 44 dBm, min. 44.7 dBm
  typ. 30 W, min. 25 W
Output power COFDM (1) COFDM输出功率 typ. 40 dBm, min. 38.4 dBm
  typ. 10 W, min. 7 W
Gain (small signal) 增益 typ. 31 dB, min. 30 dB
Gain flatness (small signal)增益 波动 typ. +/-0.5 dB
Harmonic rejection谐波抑制 typ. 60 dB, min. 55 dB @ 43 dBm
VSWR protection 驻波比保护 Isolator
IM3 (2) typ. 40 dBc @ 40 dBm PEP
Efficiency 效率 min. 20 % @ 43 dBm (CW)
Input return loss (S11) S11loss信号 min. 10 dB
ON voltage 工作电压 +5 ... 14 V DC
Supply voltage 电源电压 +11 ... 14 V DC
Current consumption @ P1dB(电损) typ. 7.5 A
Forward detection 功率监测 yes (diode detector)
Reflected power detection 反射功率监测 yes (diode detector)
Operating case temp. range 工作稳定范围 -20 ... +55摄氏度
Input connector / impedance 输入阻抗 SMA-female / 50 ohms
Output connector / impedance输出阻抗 SMA-female / 50 ohms
Case 外壳材质 milled aluminium(铝合金)
Dimensions (mm) 外形尺寸 178 x 60 x 20
Weight 重量 350 g (typ.)
 Measured with QAM 64, single carrier, EVM:  2%
 Measured 2-tone, frequency spacing:  1 MHz
